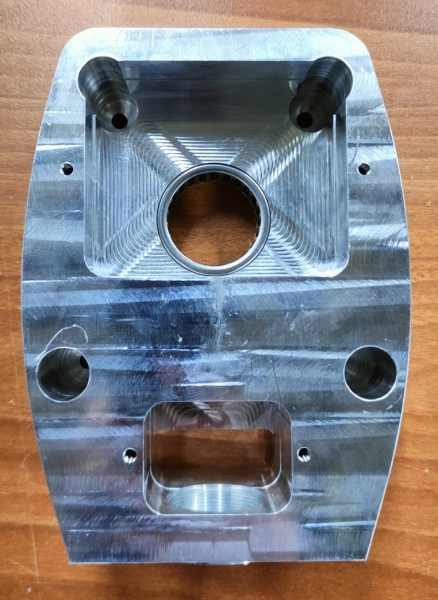

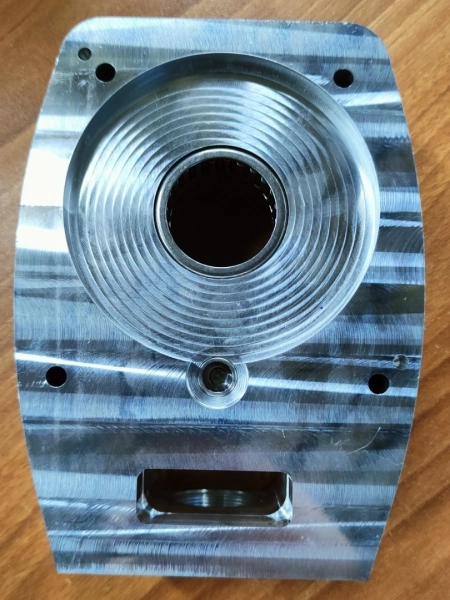

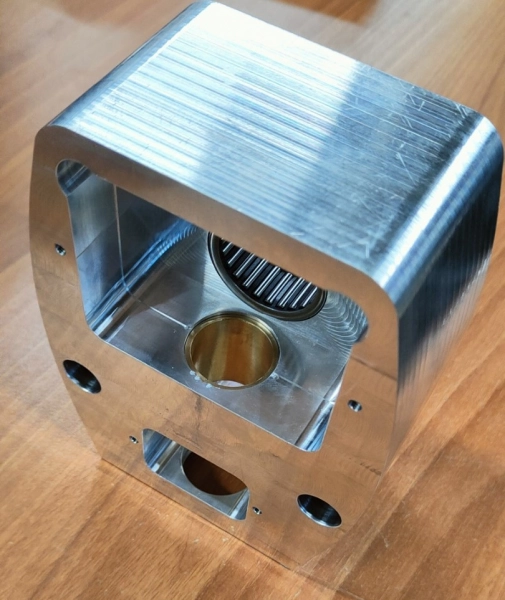

Корпус (Привод) редуктора для LL3400 пр-во Россия AG-287483

Корпус (ПРИВОД) AG-287483 для GRACO LineLazer 3400 совместимый  пр-во Россия

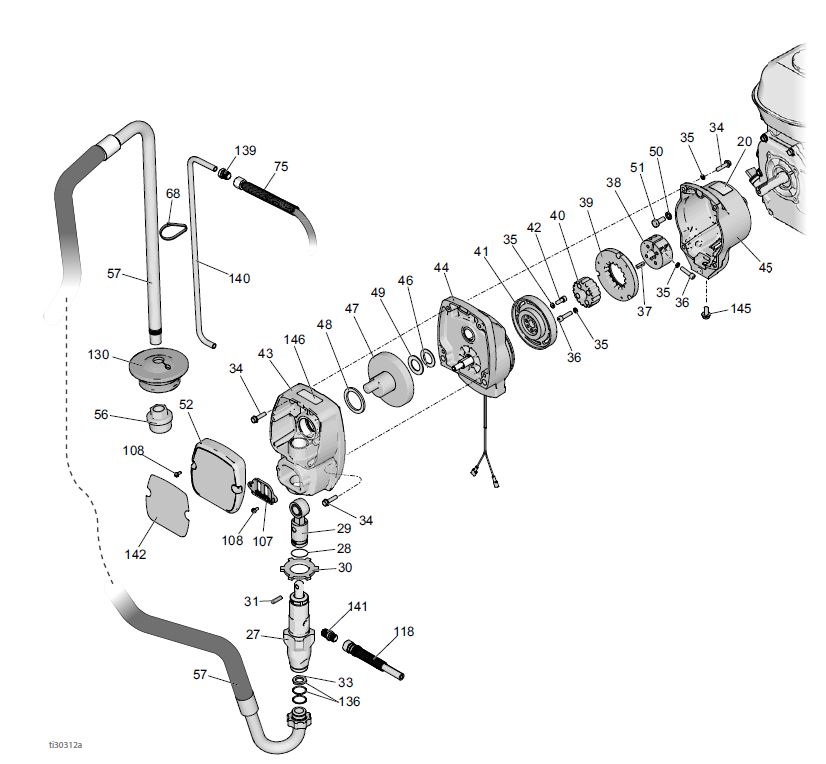

Корпус редуктора для LL3400 пр-во Россия AG-287483 на схеме позиция №43.

Список деталей – 25M224

20.  16D576 ЭТИКЕТКА, сделано в США
27.  246428 НАСОС, объемный
28.  196750 ПРУЖИНА, фиксирующая
29.  287053 ШТОК, соединительный
30.  195150 ГАЙКА, стопорная, для насоса
31.  196762 ШТИФТ, прямой
33† 115099 ШАЙБА
34.  119426 ВИНТ, крепежный, с шестигранным буртиком
35* 105510 ШАЙБА, стопорная, пружинная (с высоким воротником)
36* 108803 ВИНТ, с головкой под шестигранник
37. 183401 КЛЮЧ, параллельный
38. 193680 МАНЖЕТА вала
39* КАРКАС, сцепление, 10 см
40* ВТУЛКА, каркас
41* РОТОР, сцепление, 10 см
42* 101682 ВИНТ, с головкой под торцевой ключ
43. 287483 КОРПУС, привод
44. 287376 КАРТЕР ведущей шестерни
45. 15E535 КОРПУС, муфта сцепления, устройство
46.  116074 ШАЙБА, упорная
47. 287484 КОЛЕНВАЛ, GMAX 3400, включает детали 46, 48, 49
48. 180131 ШАРИКОПОДШИПНИК, упорный
49. 107434 ШАРИКОПОДШИПНИК, упорный
50. 100214 ШАЙБА, стопорная
51. 108842 ВИНТ, с шестигранной головкой и колпачком
52. 287487 КРЫШКА, передняя часть, окрашенная
56. 246385 СЕТЧАТЫЙ ФИЛЬТР, 7/8-14 unf 1
57. 17M875 ШЛАНГ, всасывающий, включает детали 33, 136
68. 404989 РЕМЕНЬ, стяжной
75. 249232 ШЛАНГ, спаренный, 6,3 мм X 0,91 м
107. 15B589 КРЫШКА, шток насоса
118. 249149 ШЛАНГ, спаренный, 6,3 мм X 56,5 см
136† 117559 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ
139. 196180 ВТУЛКА
140. 16X071 ТРУБКА, сливная
141. 196181 ФИТИНГ, ниппельный
142. 17H685 ЭТИКЕТКА, насос, LL3400
145 112395 ВИНТ, с фланц. головкой и колпачком
146. 290228 ЭТИКЕТКА, предупредительная

* Включено в комплект запчастей для сцепления 241109
† Включено в комплект для всасывающего шланга 17M875
