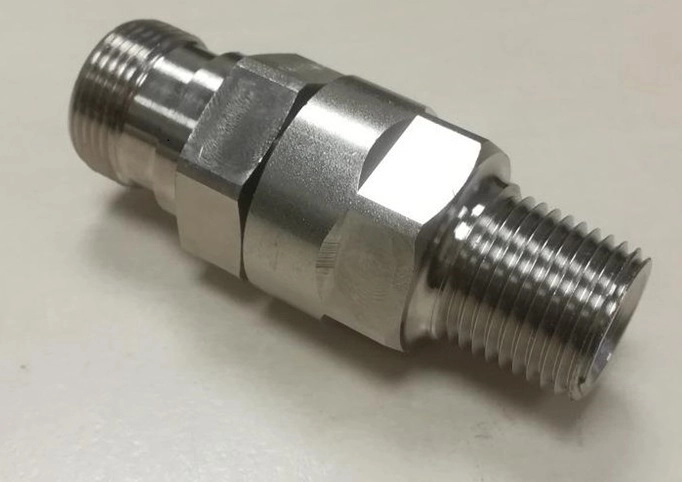

Обратный клапан для EH/GH/Mark X, AG-24M611

Обратный клапан для Graco EH/GH/Mark X, 24M611

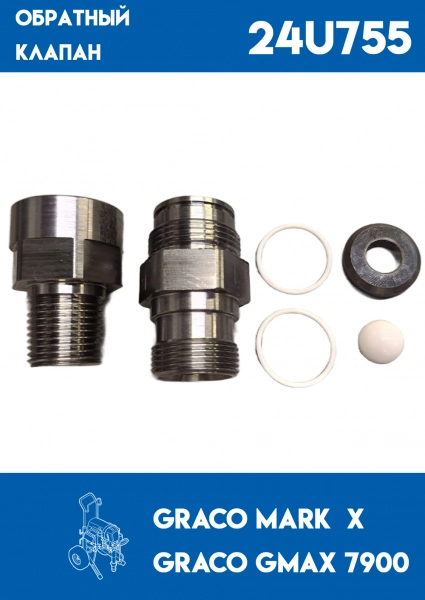

24U755 КЛАПАН, обратный, быстрое разъединение AG -24V028

Подходит для окрасочных аппаратов Graco:

• GRACO MARK X
• GMax 7900

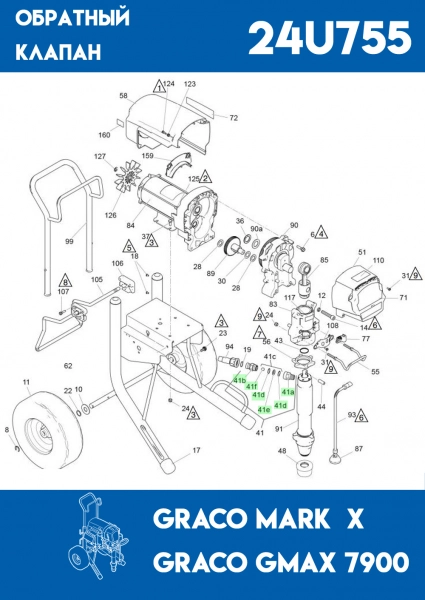

Схема окрасочного аппарата Graco MARK X

24U755 (24V028) КЛАПАН, обратный, быстрое разъединение на схеме № 41

Список деталей Mark X Standard

6 - 15C753 ВИНТ, крепежн., с углубл. под ключ, шестигр.
8 - 15E891 ЗАЖИМНАЯ СКОБА, стопорная
10 -156306 ШАЙБА, плоская
11*- 119509 КОЛЕСО пневматическое
12 - 112600 ШАЙБА, стопорная, пружинная
14 - 17E790 ВИНТ, крепежный, с головкой под торцевой ключ
17 - 276974 КОЛПАЧОК для стойки
18 - 108795 ВИНТ крепежный, с полукруглой головкой
19 - 102982 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
22 - 116038 ШАЙБА волнистая, пружинная
23 - 117791 ВИНТ, с фланцевой головкой
24 - 111040 ГАЙКА стопорная
28 - 114672 ШАЙБА, упорная
30 - 114699 ШАЙБА, упорная
31 - 118444 ВИНТ, крепежн., с буртиком под шестигр. головкой
36 - 116192 ШАЙБА, упорная
37 - 100057 ВИНТ, крепежный, с шестигранной головкой
41 - 24U755 КЛАПАН, обратный, быстрое разъединение
41a - 16N461 КОРПУС, седло, обратный клапан
41b - 16X837 КОРПУС обратного клапана, шарового

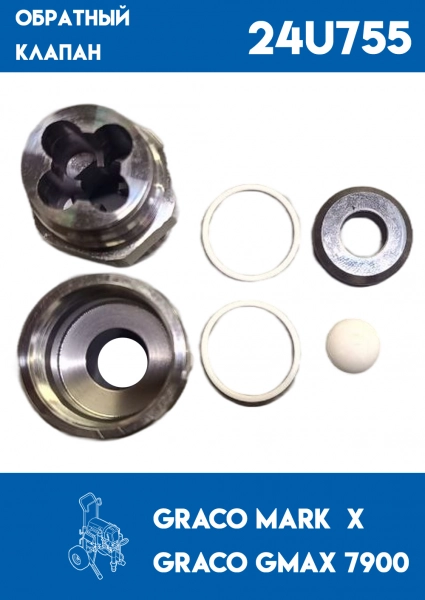

41c - 24M725 КОМПЛЕКТ, ремонтный, обратный клапан; включает поз. 41d, 41e, 41f
41d - УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
41e - СЕДЛО
41f - ШАР
43 - 119677 ПРУЖИНА, фиксирующая
44 - 19B144 ШТИФТ, насосный
48 - 189920 СЕТЧАТЫЙ ФИЛЬТР (1–11 1/2 NPSM)
51 - 24V025 КРЫШКА, привода, пластик, окрашенный; включает позицию 31
55 - 16C457 ДЕРЖАТЕЛЬ, для ведра
56 - 193394 ГАЙКА стопорная
58 - 287282 ЭКРАН, двигатель, окрашенный включает поз. 123, 124
62 - 24Y428 РАМА, тележка
71 - 17E751 ЭТИКЕТКА, Mark X, передняя
72 - 17E752 ЭТИКЕТКА, Mark X, боковая
77 - 278204 ЗАЖИМНАЯ СКОБА линии слива
83 - 24V028 КОРПУС, подшипника; вкл. 12, 14, 24, 31, 55, 77, 108, 117
84 - 258909 ДВИГАТЕЛЬ, электрический; включает поз. 125, 126, 127
85 - 24V022 ШТОК, соединительный; вкл. поз. 43, 44
87 - 241920 ОТРАЖАТЕЛЬ, с резьбой
89 - 288035 РЕДУКТОР, комбинация; включает поз. 28, 30
90 - 287990 КОРПУС, привода; включает 6, 36, 90a
90a -194173 ШАЙБА, опорн. кольцо, упорная
91 - 17H831 НАСОС, поршневой
93 - 244240 ШЛАНГ, сливной вкл. 87
94 - 24V029 ШЛАНГ, спаренный; вкл. поз. 19
99 - 24A250 РУКОЯТКА, тележки
105 - 16X696 ДЕРЖАТЕЛЬ, стойка, тележка
106 - 15C982 ЭКСЦЕНТРИК, тележка
107 - 114531 ВИНТ, шлицованный, с шестигранной головкой и буртиком
108 - 16X770 ЩИТОК, шток насоса
123 - 276980 ПРОКЛАДОЧНОЕ КОЛЬЦО, крышка
124 - 119250 ВИНТ, с буртиком под шестигр. головкой
125 - 15G845 ПРОСТАВКА
126 - 15V577 ВЕНТИЛЯТОР электродвигателя
127 - 122347 ВИНТ, крепежный, с углубл. под ключ и полукругл. головкой
159 - 278075 ПЕРЕГОРОДКА
