Поршневой шток для Graco EH/GH AG-288821

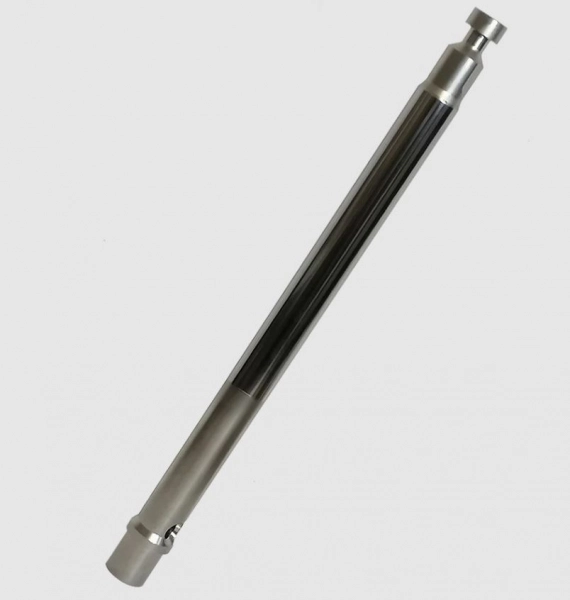

Поршневой шток для окрасочного аппарата GRACO Duty Max EH/GH 300 AG-288821

Шток изготовлен в России из высококачественной нержавейки с закалкой HRC60 и последующей шлифовкой. Качество как в оригинале!

Совместим с окрасочными аппаратами Graco EH/GH для насоса 24W001

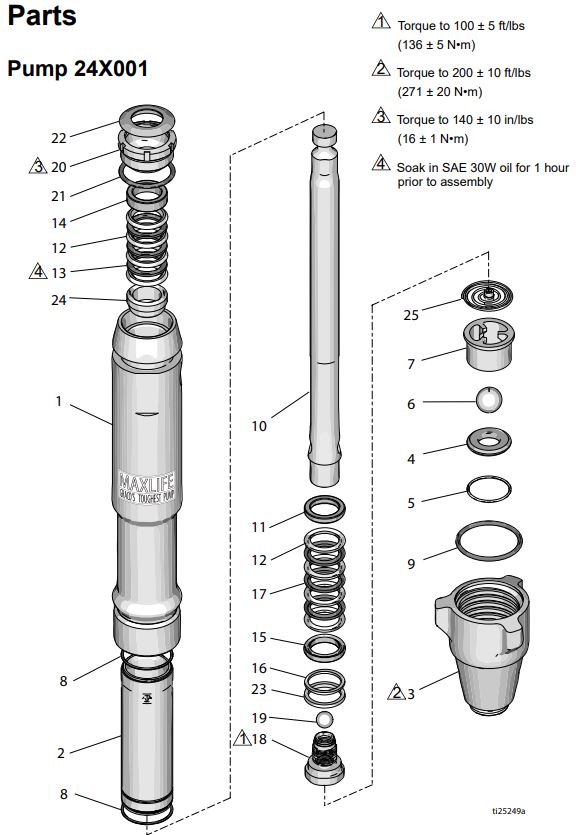

Схема насоса окрасочного аппарата высокого давления Graco DutyMax EH/GH , поршень, шток для Graco На схеме позиция 10 288821 ROD, piston

1 - 17D125 CYLINDER, pump 1
2 - 287817 SLEEVE, cylinder 1
3 - 15A303 HOUSING, intake 1
4 - 15J038 SEAT, carbide 1
5 - 107098 PACKING, o-ring 1
6 - 118602 BALL, ceramic 1
7 - 193391 GUIDE, ball 8
8 - 108822 PACKING, o-ring, ptfe 2
9 - 160325 PACKING, o-ring 1
10 - 288821 ROD, piston 1
11 - 189585 GLAND, packing, male 1
12 - 198701 PACKING, vee 8
13 - 198718 PACKING, vee 3
14 - 15G657 GLAND, female 1
15 - 198765 GLAND, packing, female 1
16 - 119636 WIPER, piston 1
17 - 15F875 PACKING, vee 3
18 - 287388 VALVE, piston 1
19 - 118601 BALL, ceramic 1
20 - 15J792 NUT, packing 1
21 - 157195 PACKING, o-ring 1
22 - 112590 PLUG, throat seal 1
23 - 15F183 WASHER, back-up 1
24 - 15G658 GLAND, male 1
25 - 24E027 SPRING, intake ball 1
