Поршневой шток для Graco EH300 AG-17D121

Артикул: GP-0150
КОМАНДИР
50 000 р.
+
-
ШТ
В корзине
Заказать
Характеристики
Номер в каталоге Graco 249028
Все характеристики
Поделиться
Загрузка социальных сетей...
  • Описание
  • Характеристики
  • Отзывы (0)

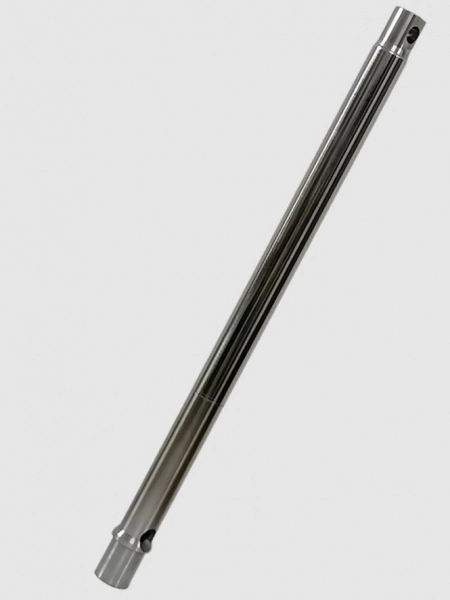

Поршневой шток для окрасочного аппарата GRACO Duty Max EH/GH 300 AG-17D121

Совместим с окрасочными аппаратами Graco EH/GH для насоса 24W999

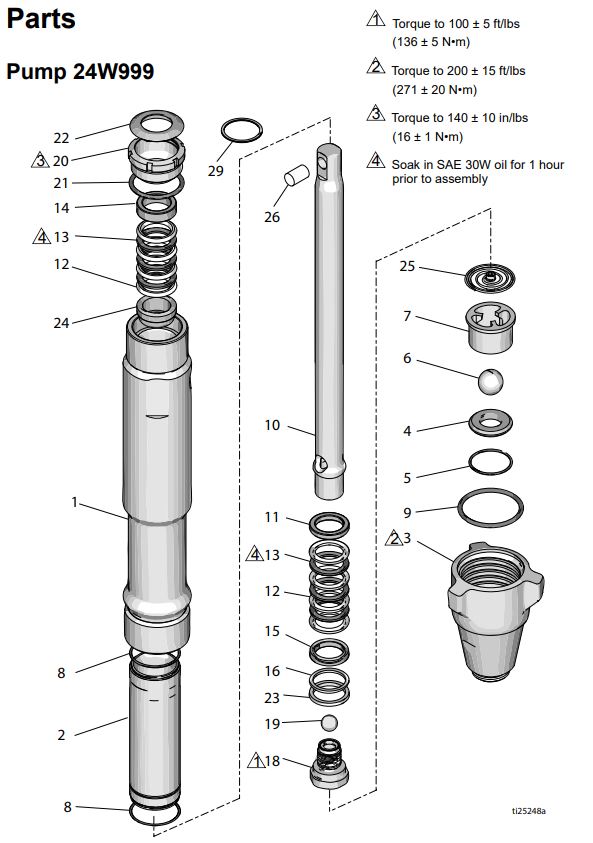

Схема насоса окрасочного аппарата высокого давления Graco DutyMax EH/GH , поршень, шток для Graco На схеме позиция 10 17D121 ROD, piston

GRACO 24W999

1 - 17D124 CYLINDER, pump 1
2 - 248980 SLEEVE, cylinder, chrome
287817 SLEEVE, cylinder, MaxLife
3- 15A303 HOUSING, intake 1
4- 15J038 SEAT, carbide 1
5*- 107098 PACKING, o-ring 1
6*- 118602 BALL, ceramic 1
7 -193391 GUIDE, ball 1
8*- 108822 PACKING, o-ring, ptfe 2
9* - 160325 PACKING, o-ring 1
10 - 17D121 ROD, piston 1
11*- 189585 GLAND, packing, male 1
12*- 198701 PACKING, vee 8
13*- 198718 PACKING, vee 6
14*- 15G657 GLAND, female 1
15*- 198765 GLAND, packing, female 1
16*- 119636 WIPER, piston 1
18 - 287388 VALVE, piston 1
19*- 118601 BALL, ceramic 1
20 -15J792 NUT, packing 1
21*- 157195 PACKING, o-ring 1
22*- 112590 PLUG, throat seal 1
23*- 15F183 WASHER, back-up 1
24*-15G658 GLAND, male 1
25- 24E027 SPRING, intake ball 1
26- 197443 PIN, pump 1
29- 116551 RING, retaining 1

Запчасти для окрасочного аппарата безвоздушного распыления
Номер в каталоге Graco 249028
