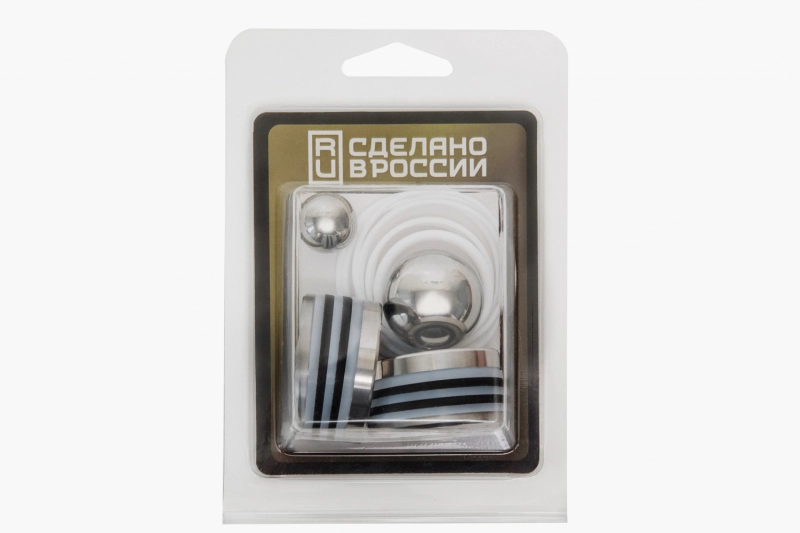

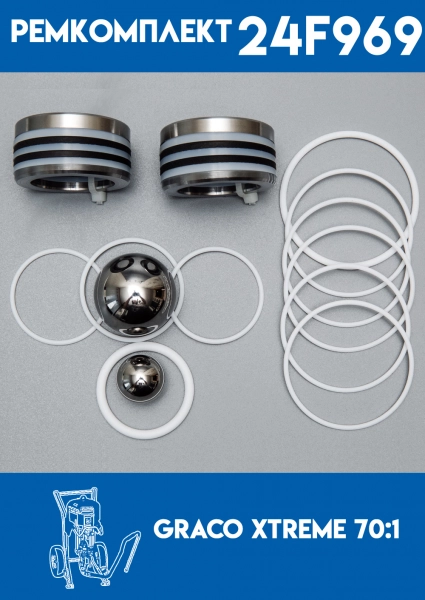

Рем.комплект для Xtreme 180СС пр-во Россия, AG-25D235; AG-24F969

Рем.комплект для Xtreme 180СС пр-во Россия, AG - 25D235; AG - 24F969

Совместим с окрасочными аппаратами Graco XTREME 70; KING XL70/180, для насосов GRACO объемом 180cc

Инструкция-деталеровка насоса окрасочного аппарата высокого давления Graco Xtreme 70 (Xtreme 180cc Lower, Repair-Parts)

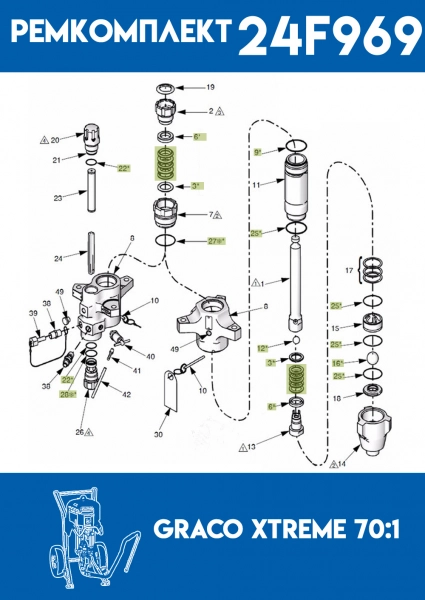

На схеме позиции входящие в ремкомплект № 3, 4, 9, 12, 19, 22, 25, 27, 29, 59  для насоса GRACO NXT 70:1, 180 СС AG- 25D235;  AG- 24F969

Деталеровка окрасочного аппарата с двигателем 180cc
1 - 15J094 ШТОК, смещение
2 - 15K030 ГАЙКА, уплотнительная
3* - 244882 САЛЬНИК, мужской (упаковка из 4 шт.)
4* - 244858 V-ОБРАЗНОЕ УПЛОТНЕНИЕ, ПТФЭ (упаковка из 10 шт.)
5* -  244870 V-ОБРАЗНОЕ УПЛОТНЕНИЕ, кожа (упаковка из 10 шт.)
6*  - 244876 САЛЬНИК, женский (упаковка из 4 шт.)
7  - 197326 КАРТРИДЖ, уплотнительный
8 - КОРПУС, выпускной
197334 Стандартный; модели L180C1, L180C3
197336 Со встроенным фильтром; модели L180C2, L180C4
15J673 Стандартный; модель L18AC1
9* - 244892 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ПТФЭ, верхний цилиндр
(упаковка из 10 шт.)
10 - 244826 ШТИФТ, самоблокирующийся 1
11 - 197316 ЦИЛИНДР, нижний 1
12* - 253029 ШАР, поршневой; диаметр 9/16 дюйма (14 мм) (упаковка из 3 шт.)
13 - 197310 КЛАПАН, поршневой 1
14 - 197303 КОРПУС, впускной 1
15 - 197307 НАПРАВЛЯЮЩАЯ, шаровой, впускной 1
16* - 245128 ШАР, впускной; 1,25 дюйма диаметр (упаковка из 3 шт.)
17 - 244855 ПРОКЛАДКА, впускная, направляющая шарика (упаковка из 3 шт.)
18 - 196358 СЕДЛО, впускное 1
19 - 247394 ЗАГЛУШКА, уплотнение горловины (упаковка из 10 шт.)
20† - 197338 КОЛПАЧОК, фильтр, верхний 1
21† - 171941 ПРУЖИНА, компрессионная 1
22*† - 244895 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ПТФЭ, фильтр (упаковка из 10 шт.)
23† - СЕТЧАТЫЙ ФИЛЬТР, сетчатый, экран, 60
224459 Упаковка из 2 шт.
238438 Упаковка из 25 шт.
24† - 186075 ОПОРА, фильтр
25* - 244890 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ПТФЭ, нижний цилиндр  (упаковка из 10)
26† - 197339 КОЛПАЧОК, фильтр, нижний
27* - 244890 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ПТФЭ (упаковка из 10 шт.)
28*† - 244896 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ПТФЭ, нижний фильтр, синее (упаковка из 10 шт.)
30s - 172479 БИРКА, предупреждающая
35* - 244864 V-ОБРАЗНОЕ УПЛОТНЕНИЕ, ПЭВП (упаковка из 10 шт.)
38† - 158491 ФИТИНГ, ниппельный
39† - 244517 ЗАГЛУШКА, без уплотнения, 0,5 дюйма
40† - 245143 КЛАПАН, напорный, сбросной
41† - 116746 ФИТИНГ, зазубренный, с покрытием
42† - 116750 ТРУБКА, нейлон
49 - ЗАГЛУШКА, трубная
101754 Модели L180C1, L180C3
198292 Модели L180C2, L180C4
