Ремкомплект насоса для WAGNER LineCoat 800 / TITAN PowrLiner 2850 AG-507887

Ремкомплект для насоса разметочной машины

WAGNER LineCoat 800 / TITAN PowrLiner 2850

AG-507887

Ремкомплект насоса для LineCoat 800 AG-507887 изготовлен на современном оборудовании с ЧПУ из полимеров высокого качество по составу идентичный как в оригиналином варианте от производителя Wagner. 100% совместимость с разметочной машиной Wagner LineCoat LC800.

Наши ремкомплекты для LineCoat 800 AG-507887 соответствуют всем стандартам качества, а стоимость в разы меньше оригинальных.

Схема насоса разметочной машины Wagner LineCoat 800 (LC 800)

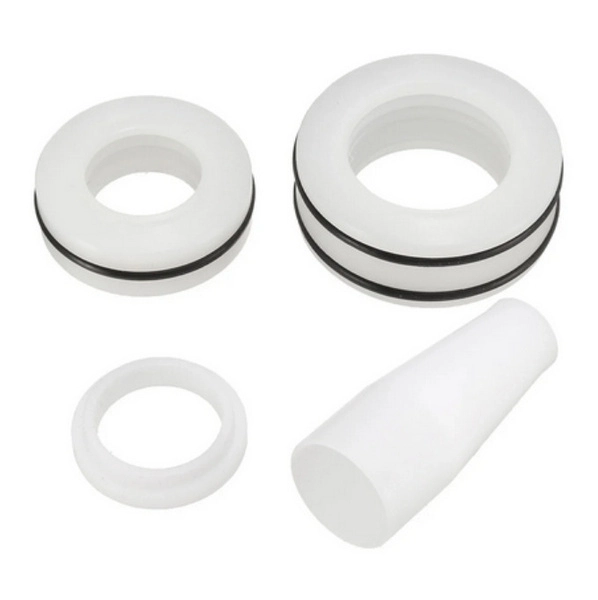

В ремкомплект AG-507887 входят следующие позиции: 8, 12, 18, 25, 26

Инструкция WAGNER lineCoat LC 800:

1 - 0508 601 Корпус фильтра
2 - 0508 602 Пружина фильтра
3 - 0508 603 Переходник
4 - 0508 748 Фильтр
5 - 0508 749 Пружина
6 - 0508 604 Уплотнительное соединение
7 - 0551 681 Корпус жидкостной секции
8 - 0507 274 Нижнее уплотнение
9 - 0508 597 Шток поршня
10 - 0507 734 Уплотнение выпускного клапана
11 - 0507 945 Выпускной патрубок

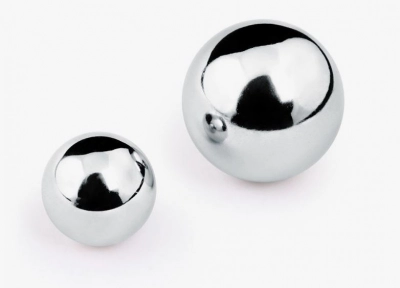

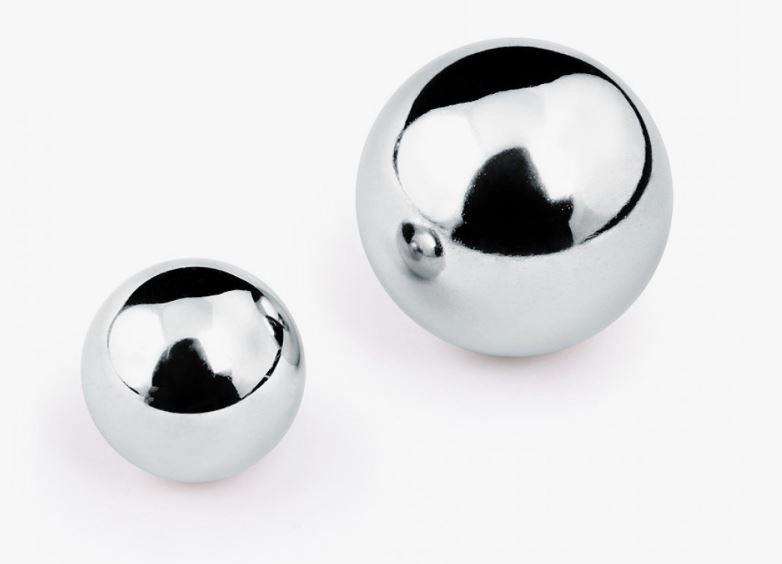

12 - 9841 502 Выпускной шарик
13 - 0507 454 Нейлоновая шайба
14 - 0294 516 Седло выпускного клапана
15 - 0507 733 Фиксатор выпускного клапана
16 - 0555 002 Втулка
17 - 0507 944 Обойма впускного патрубка
18 - 3551 519 Шарик впускного патрубка
19 - 0508 599 Тефлоновое уплотнительное кольцо
20 - 3500 310 Седло
21 - 0509 582 Тефлоновое уплотнительное кольцо
22 - 759-049 Корпус обратного клапана
23 - 0507 517 Заглушка
24 - 0508 952 Стопорная гайка
25 - 0508 953 Верхняя направляющая поршня
26 - 0507 273 Верхняя прокладка
27 - 0507 517 Заглушка
28 - 3547 266 Клапан подачи/РАСПЫЛЕНИЯ в сборе
29 - 0551 530 Патрубок обратной трубки
30 - 3512 440 Выпускной патрубок
31 - 0507 258 Поршень в сборе (включает изделия 9-15)
