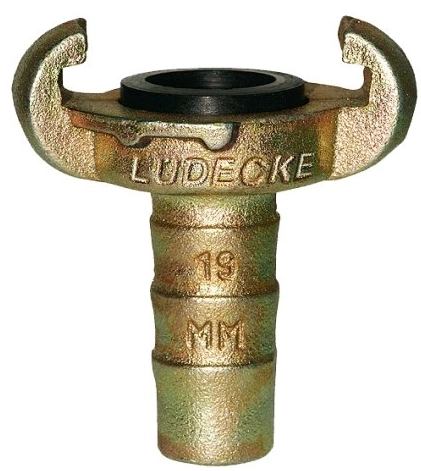

Сцепление для рукавов SKG-19 (крабовое соединение для шланга, 19 мм)

Сцепление для рукавов SKG-19 — это надежное байонетное (крабовое) соединение, предназначенное для быстрой и герметичной стыковки воздушных. Модель SKG-19 рассчитана на рукава внутренним диаметром 19 мм и широко применяется в системах подачи сжатого воздуха, абразивных материалов и технических сред.

Сцепление выполнено в стандарте SKG (крабовый тип соединения) и обеспечивает оперативный монтаж/демонтаж шлангов без использования специального инструмента.

Назначение и область применения

Сцепление SKG-19 является быстросъемным соединительным элементом (БРС) для рукавов, работающих под давлением. Основные сферы использования:

• Пескоструйная обработка: соединение рукавов подачи абразива и воздуха от компрессора к пескоструйному аппарату и пистолету;

• Компрессорное оборудование: подключение воздушных шлангов к компрессорам, пневмоинструменту и распределительным системам;

• Окрасочное оборудование: стыковка рукавов для подачи воздуха;

• Строительство и ремонт: организация временных пневмомагистралей на объектах;

• Промышленность: системы пневмопривода, подача технических газов и жидкостей.

Конструкция и тип соединения

SKG-19 — это крабовое (байонетное) сцепление, получившее свое название благодаря характерным выступам («крабам»), которые обеспечивают фиксацию соединения. Конструкция включает:

Сцепления SKG взаимозаменяемы между собой (муфта и ниппель), что позволяет наращивать длину шлангов или заменять изношенные участки без замены всего рукава.

Диаметр: для рукава 19 мм

Сцепление SKG-19 рассчитано на установку на рукава с внутренним диаметром 19 мм. Это стандартный размер для профессионального пескоструйного, компрессорного и окрасочного оборудования среднего и тяжелого класса.

Монтаж: штуцер фиксируется в рукаве с помощью червячного хомута, обжимной втулки или ленточной обмотки, обеспечивая надежное соединение, устойчивое к вибрациям и рабочему давлению.

Материалы и защита

Преимущества сцепления SKG-19

• Быстрое соединение и разъединение: Байонетный механизм позволяет стыковать и разъединять рукава за секунды без использования ключей или специального инструмента. Достаточно поворота на четверть оборота.

• Надежная фиксация: Крабовый замок обеспечивает прочное сцепление, исключающее самопроизвольное разъединение под давлением или при вибрации.

• Герметичность: Уплотнительная прокладка T-типа из NBR гарантирует герметичность соединения, предотвращая утечки воздуха, абразива или жидкости.

• Долговечность: Ковкий чугун в сочетании с гальваническим покрытием обеспечивает устойчивость к механическим повреждениям, ударам и коррозии.

• Универсальность: Совместимость со всеми стандартными сцеплениями SKG, KIG и KAG. Возможность использования с различными типами рукавов.

• Простота обслуживания: Конструкция не требует специального ухода, а замена уплотнительного кольца производится быстро и без инструмента.

Технические характеристики

Совместимость и комплектация

Совместимость:
Сцепление SKG-19 полностью совместимо со всеми стандартными соединительными элементами серии SKG, KIG и KAG. Для организации соединения требуются две части:

Комплектация:

• Сцепление SKG-19  — 1 шт.

• Уплотнительная прокладка NBR T-типа — в комплекте

Рекомендации по выбору и монтажу

1. Подбор типоразмера: Убедитесь, что внутренний диаметр вашего рукава составляет 19 мм. Для надежной фиксации рекомендуется использовать усиленный рукав, соответствующий рабочему давлению системы.

2. Крепление шланга: Для фиксации рукава на штуцере используйте:

   • Хомут подходящего размера;

   • Обжимную втулку (для профессионального монтажа);

   • Ленточную обмотку (для пескоструйных рукавов высокого давления).

3. Проверка уплотнения: Перед использованием убедитесь в наличии и целостности NBR прокладки. При повреждении или потере эластичности замените уплотнение.

4. Совместимость: При наращивании длины шлангов используйте сцепления одного производителя или гарантированно совместимые аналоги для обеспечения надежной фиксации.
