ШТОК, соединительный для MARK V/ 5900 AG-24V021

Артикул: GP0157
КОМАНДИР
19 000 р.
+
-
ШТ
В корзине
Заказать
Характеристики
Номер в каталоге Graco 24V021
Все характеристики
Поделиться
Загрузка социальных сетей...
  • Описание
  • Характеристики
  • Отзывы (0)

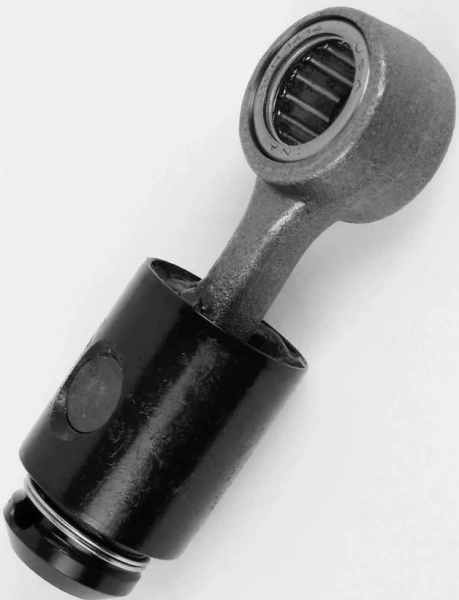

24V021 Шатун привода для MARK V/ 5900 AG-24V021

Совместим с окрасочными аппаратами Graco 1095/1595/Mark V/Mark VII для насосов 16Y706 1095/1595, 17H829 Mark V, 17H830 MARK VII

Инструкция-деталеровка насоса окрасочного аппарата высокого давления Graco MARK V/ 5900

На схеме позиция №85 ШТОК, соединительный (шатун привода) для MARK V/ 5900 AG-24V021

Запчасти Graco MARK V

Деталеровка окрасочного аппарата GRACO 1095/1595/Mark V Hi-Boy Standard

6- 15C753 ВИНТ, крепежн., с углубл. под ключ, шестигр. 5
8- 15E891 ЗАЖИМНАЯ СКОБА, стопорная 2
10- 156306 ШАЙБА, плоская 2
11*- 119509 КОЛЕСО пневматическое 2
12- 106115 ШАЙБА, стопорная, пружинная 4
14- 17E789 ВИНТ, крепежный, с головкой под торцевой ключ 4
17- 276974 КОЛПАЧОК для стойки 2
18- 108795 ВИНТ крепежный, с полукруглой головкой 4
19- 102982 УПЛОТНЕНИЕ, кольцо круглого сечения (Mark V/Mark VII) 1
22- 116038 ШАЙБА волнистая, пружинная 2
23- 117791 ВИНТ, с фланц. головкой и колпачком 2
24- 111040 ГАЙКА шестигранная, сфланцем 6
28- 114672 ШАЙБА, упорная 2
30- 114699 ШАЙБА, упорная 1
31- 118444 ВИНТ, крепежн., с буртиком под шестигр. головкой 8
36- 116192 ШАЙБА, упорная 1
37- 100057 ВИНТ, крепежный, сшестигранной головкой 4
41- ФИТИНГ, насоса, быстрое разъединение 1
       196178 1095/1595
       16X834 Mark V/Mark VII
43- 119778 ПРУЖИНА, фиксирующая 1
44- 183210 ШТИФТ, насосный 1
48- 189920 СЕТЧАТЫЙ ФИЛЬТР (1-11 1/2 NPSM) 1
51- 24V024 КРЫШКА, привода, пластик, окрашенный; включает позицию 31- 1
55- 16C457 ДЕРЖАТЕЛЬ, для ведра 1
56- 193031 ГАЙКА, стопорная 1
58- 287282 ЭКРАН, двигатель, окрашенный включает поз. 123, 124 1
62- 24Y428 РАМА, тележка 1095/1595 1
76- 248215 ТРУБКА, впускная; вкл. поз. 109 1
77- 278204 ЗАЖИМНАЯ СКОБА, линия слива 1
83- 24V027 КОРПУС, подшипника; вкл. поз. 12, 14, 24, 31, 55, 77, 108, 113, 117 1
84 ДВИГАТЕЛЬ, электрический; включает поз. 126, 127 1
257187 1095/Mark V 230V/Mark V, Япония
257188 1595/Mark V 120 В /UK Mark V/Mark VII
85- 24V021 ШТОК, соединительный; вкл. поз. 43, 44 1
87- 241920 ОТРАЖАТЕЛЬ, с резьбой 1
89- 287290 РЕДУКТОР, комбинация; включает поз. 28, 30 1
90- КОРПУС, привод включает 6, 36, 90a 1
287294 1095 110V/120V
287295 1095 230V/1595/Mark V
24M417 MARK VII
90a- 194173 ШАЙБА, опорн. кольцо, упорная 1
91- НАСОС, поршневой; включает поз. 41, 76, 109 1
16Y706 1095/1595
17H829 Mark V
17H830 MARK VII
93- 244240 ШЛАНГ, сливной вкл. 87 1
94- ШЛАНГ, с муфтой 3/8 x 15.75 1
16X904 1095/1595
24V029 Mark V/Mark VII; включаетпоз. 19
99- 24A250 РУКОЯТКА, тележки 1
105- 16X696 ДЕРЖАТЕЛЬ, стойка, тележка 1
106- 15C982 ЭКСЦЕНТРИК, тележка 2
107- 114531 ВИНТ, шлицованный, с шестигранной головкой и буртиком 4
108- 16X770 НАСОС, шток щитка 1
109- 118494 КОЛЬЦО, уплотнительное 1
113- 15C762 ЩИТОК, шток насоса 1
123- 276980 ПРОКЛАДОЧНОЕ КОЛЬЦО, крышка 2
124- 119250 ВИНТ, с буртиком под шестигр. головкой 3
126- 15D088 ВЕНТИЛЯТОР электродвигателя 1
127- 115477 ВИНТ, крепежный, с углубл. под ключ и полукругл. головкой 1
159- 278075 ПЕРЕГОРОДКА 1
161- 110476 ФИТИНГ, Mark VII 1
* 253131 КОМПЛЕКТ, ремонтный, трубка
