Пистолет окрасочный для Graco Line Lazer Flex AG-248157.

Артикул: a000799
14 500 р.
+
-
ШТ
В корзине
Заказать
Характеристики
Резьба 7/8"
Резьба шарнирного соединения 1/4 in NPS(m)
Макс. рабочее давление (бар) 250
Все характеристики
Поделиться
Загрузка социальных сетей...
  • Описание
  • Характеристики
  • Отзывы (0)

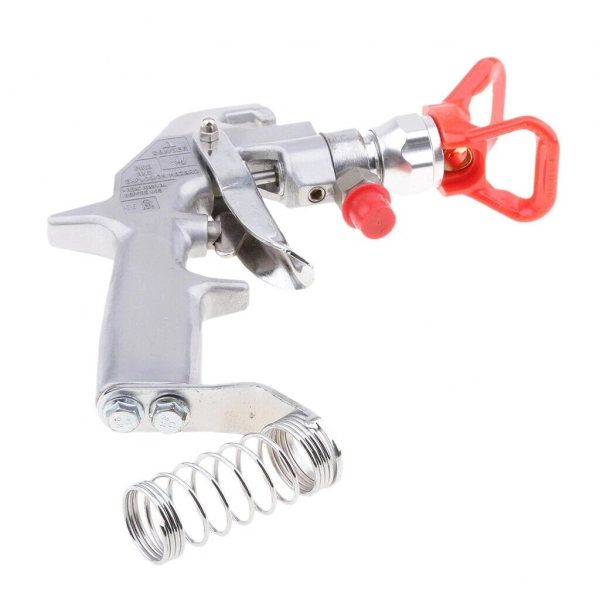

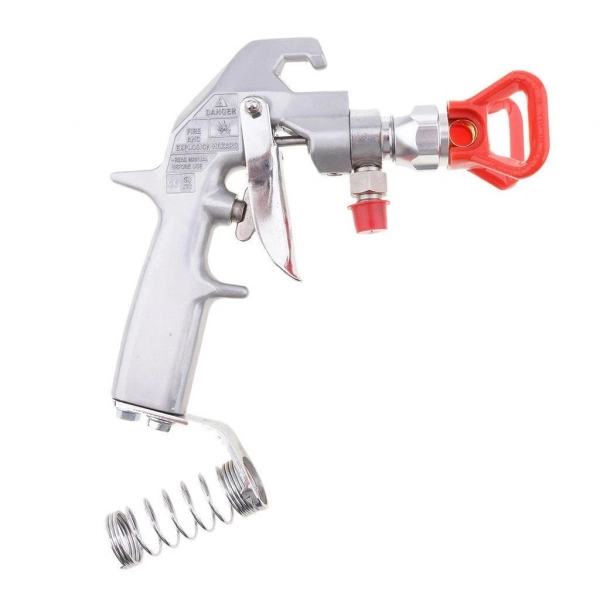

Пистолет окрасочный высокого давления 248157 Flex для разметочной машины Graco LineLazer AG-248157

Окрасочный пистолет безвоздушного распыления высокого давления БЕЗ ФИЛЬТРА для разметочных машин Graco Line Lazer 248157, Flex, базовый, имеет прямую подачу материла, предназначен для работ любыми разметочными аппаратами Graco.

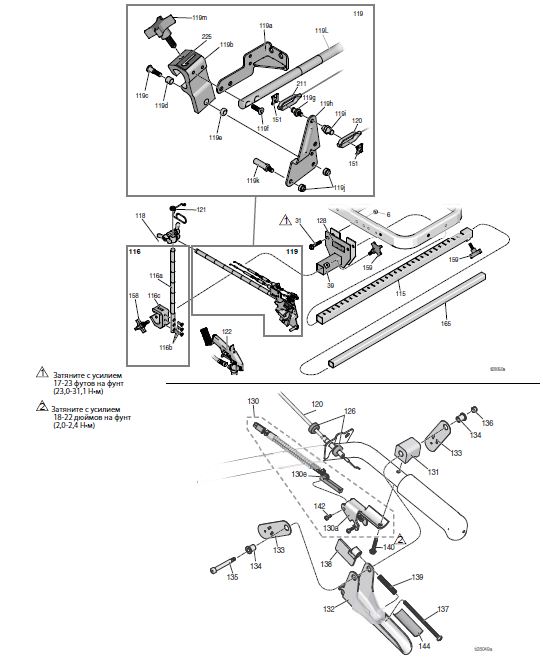

Схема крепления пистолета LineLazer V

Спецификация деталей
Держатель и кронштейн пистолета Graco Line Lazer
Пусковой курок пистолета

6. 101566 ГАЙКА, стопорная
31. 114982 ВИНТ, с фланц. головкой
39. 17H528 СКОБА, кронштейн пистолета
115. 17J407 КРОНШТЕЙН, удлинительный, планка
116. 17J424 ПЛАНКА, регулировка по высоте, в сборе
116a. 17J139 ПЛАНКА, пистолет, высота, регулировка
116b. 113428 ВИНТ, крепежный, с шестигранной головкой
116c. 17J153 СКОБА, держатель пистолета
118. 24Y645 КОМПЛЕКТ, зажим, двойная барашковая гайка
119. 25A529 КРОНШТЕЙН, держатель пистолета, устройство "linelazer" (включает Поз. 151)
119a. 24Y919 СКОБА, кабель
119b*. 15F216 ДЕРЖАТЕЛЬ, пистолет
119c. 17J575 КРЕПЛЕНИЕ, специальное
119d*. 119664 ПОДШИПНИК, скольжения
119e. 17J576 ПРОКЛАДКА, специальная
119f .119647 ВИНТ, с головкой под торцевой ключ
119g. 17H673 ШПИЛЬКА, кабель, пистолет
119h. 15F214 РЫЧАГ, исполнительный механизм
119i. 17H674 ПЕРЕХОДНИК, кабель, пистолет
119j. 102040 ГАЙКА, стопорная, шестигранная
119k. 15F209 ШПИЛЬКА, тяговая, пусковой курок
119l. 17J145 КРОНШТЕЙН, держатель, пистолет
119m*. 15F750 КРУГЛАЯ РУЧКА, держатель, пистолет
120. 25A488 КАБЕЛЬ, пистолет, с ручным управлением (включает Поз. 126, 151)
121. 188135 НАПРАВЛЯЮЩАЯ, кабель
122. 248157 ПИСТОЛЕТ, Flex, базовый
128. 16P136 НАКЛЕЙКА, безопасности, предупредительная, отдельная
151. 126111 ФИКСАТОР, пружинное кольцо, наружный, 8мм
158. 108471 РУЧКА РЕГУЛИРОВКИ, зазубренная
159. 111145 РУЧКА РЕГУЛИРОВКИ, зазубренная
165. 17J408 КРОНШТЕЙН, удлинительный, третий пистолет
211. 25A487 КАБЕЛЬ, пистолет, с автоматическим управлением (включает Поз. 151, 212, 213)
* Содержится в ремонтном комплекте 287569 для держателя пистолета
120. 25A488 КАБЕЛЬ, пистолет, с ручным управлением (включает Поз. 126, 151)
126. 15F624 ГАЙКА, кабель, пистолет (с накаткой)
130. 25A636 СКОБА, пусковой курок с выключателем
130a. 276907 СКОБА, магнит
130e. 17J237 ПЕРЕКЛЮЧАТЕЛЬ язычковый
131. 198896 БЛОК, монтажный
132. 245676 РУКОЯТКА
133. 198895 ПЛАСТИНА, рычаг, поворотный
134. 111017 ПОДШИПНИК, фланцевый
135. 116941 ВИНТ, с буртиком, с головкой под торцевой ключ
136. 116969 ГАЙКА, стопорная
137. 112381 ВИНТ, крепежный, с плоской головкой
138. 117268 СКОБА, прерыватель
139. 117269 ПРУЖИНА
140. 128803 ВИНТ, саморез, шайба, с шестигран. головкой
142. 117317 ВИНТ, с плоскоконической головкой

Запчасти для окрасочного аппарата безвоздушного распыления
Резьба 7/8"
Резьба шарнирного соединения 1/4 in NPS(m)
Макс. рабочее давление (бар) 250
